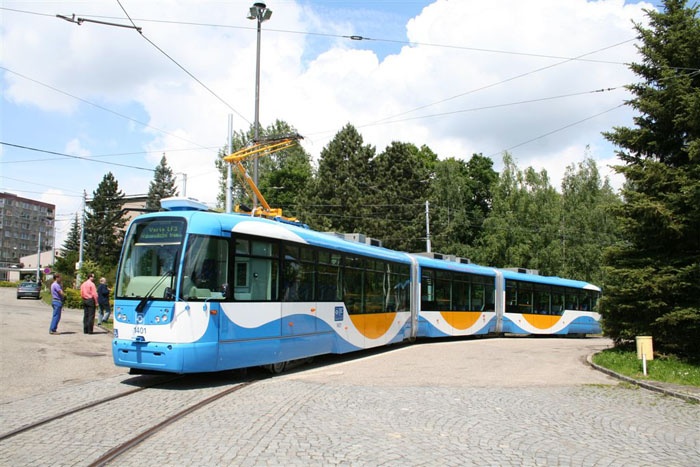

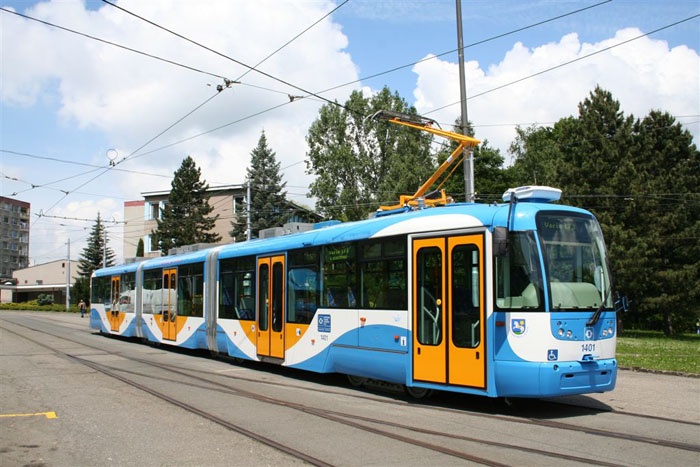

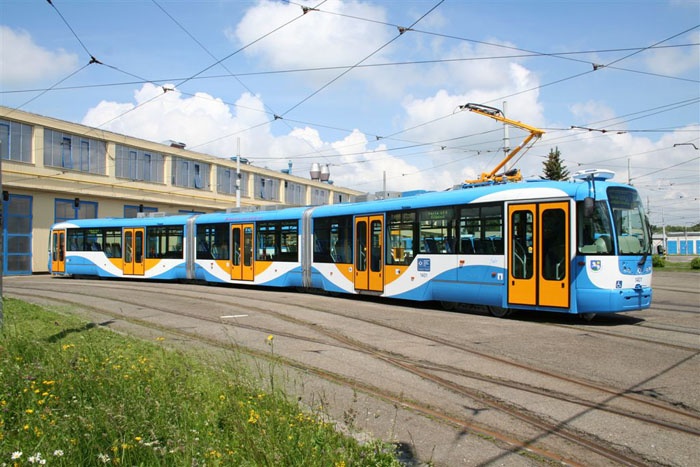

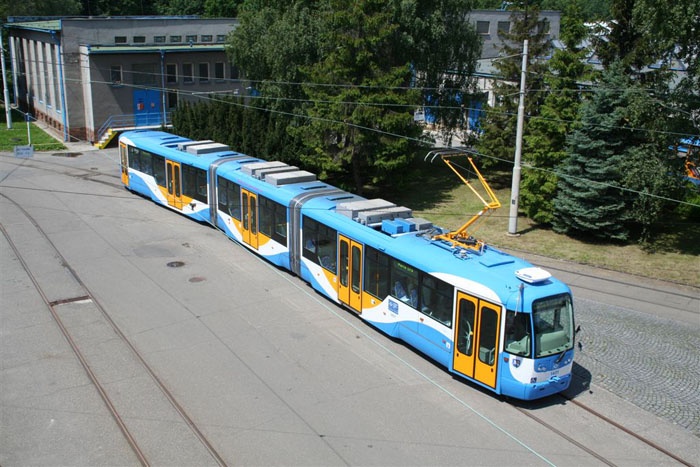

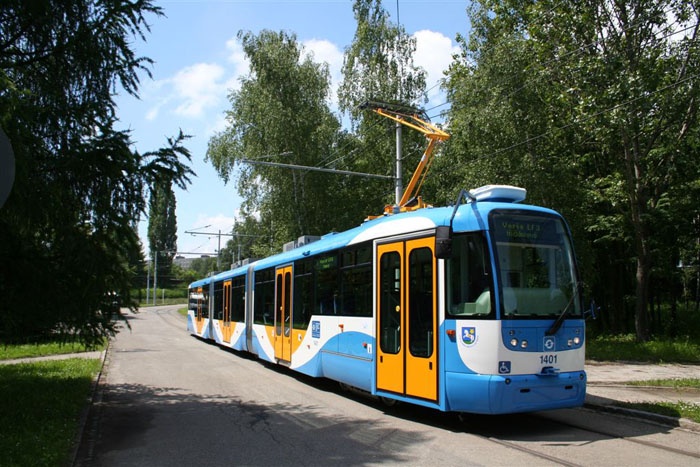

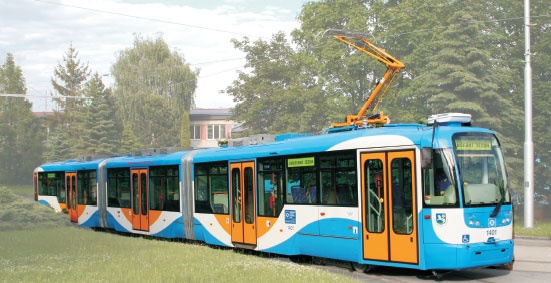

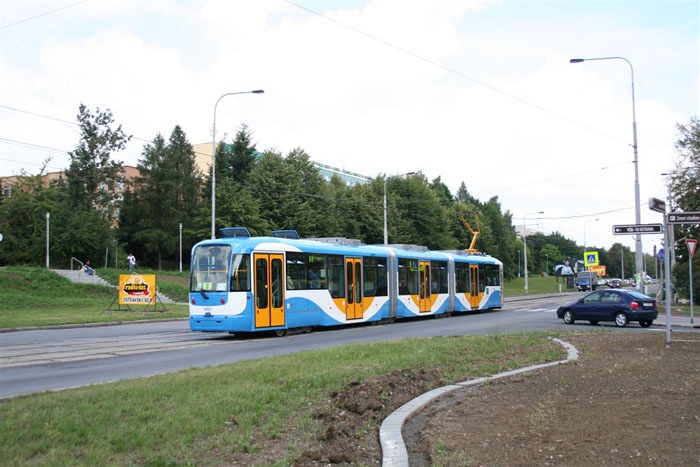

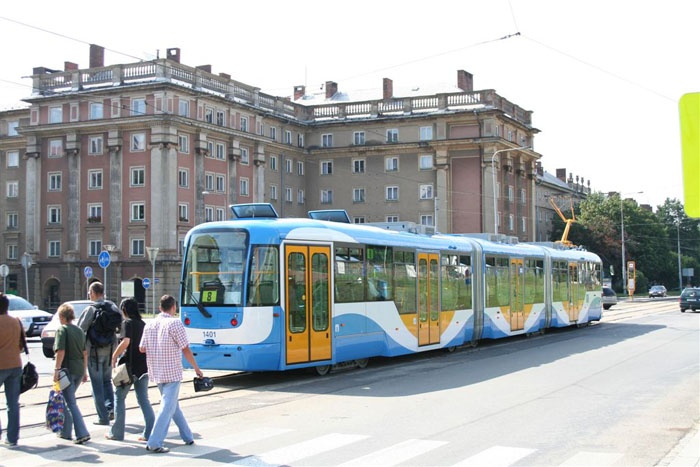

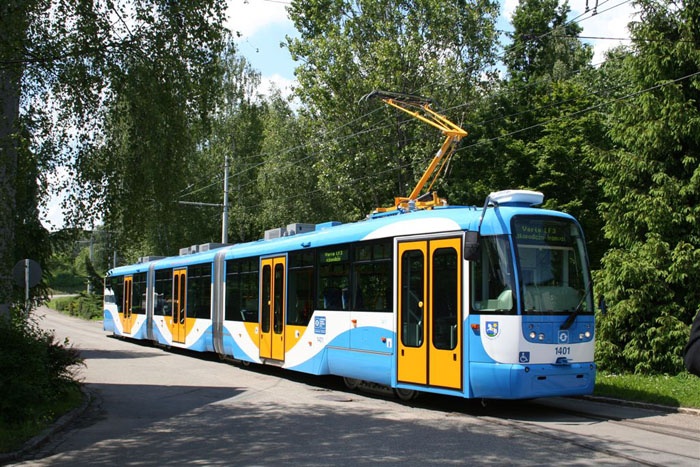

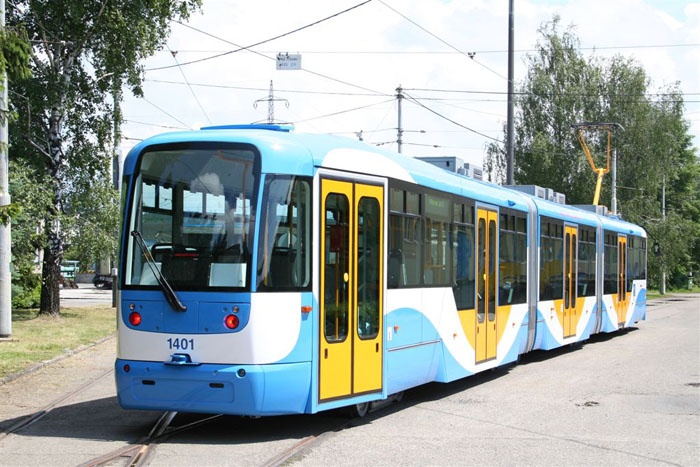

Новый односторонний восьмиосный трехсекционный моторный трамвайный вагон с низким полом типа «ВариоЛФ3»

Общее

Трамвайный вагон предназначен для эксплуатации на городских скоростных трамвайных линиях. Колейное транспортное средство сконструировано для движения в одном направлении. Оно состоит из трех секций, размещенных на четырех вагонных тележках. Соединение секций шарнирное, шарниры расположены над средними тележками. Высота пола комбинированная 860/350 мм. Все входы между тележками вагона имеют сниженный уровень пола высотой 350 мм над уровнем колеи.

Передвижение

Для передвижения вагона используются четыре приводные полноповоротные тяговые вагонные тележки с двойным подрессориванием типа «КОМФОРТ». Основу тележки составляет разделенная шарнирная рама. Каждая тележка приводится в движение собственным продольно расположенным несинхронным тяговым двигателем. Вращающий момент переносится при помощи шарнирного вала и осевой коробкой передач с конусной гипоидной передачей.

Кузов

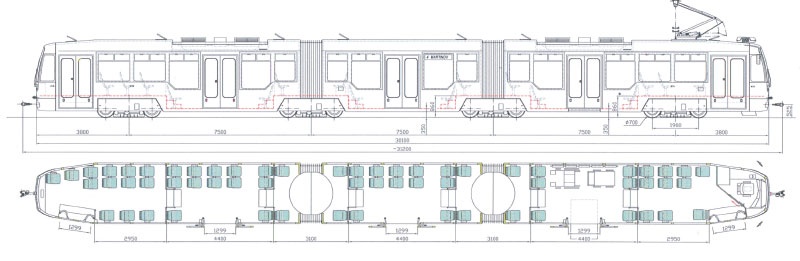

Конструкция кузова стальная сварная из закрытых и открытых профилей. Облицовка грубой конструкции сделана из листовой стали, прикрепленной к конструкции при помощи технологии клейки. Это деленный кузов с использованием легкой конструкции. Пластиковая передняя часть прикреплена к конструкции вагона клеящей мастикой. Соединение отдельных секций шарнирами делает трамвай проходным по всей длине. Пять двойных дверей шириной 1300 мм позволяют осуществлять простой вход и выход пассажиров и ускоряют их замену. Внутреннее оборудование и выполнение трамвая соответствует высоким стандартам перевозки пассажиров.

Электрическое оснащение

Используется транзисторное оснащение типа TV EUROPULSE с несинхронными двигателями с общей тяговой мощностью 720 кВт. Один инвертор предназначен для одной тележки. Для управления и диагностики электрического оборудования используются микропроцессорная система управления CECOMM. Оснащение расположено на крыше транспортного средства.

Технические данные транспортного средства

Ширина колеи (мм)

1435

Ширина трамвая (мм) 2480

Масса пустого трамвая

38 000+-5 %

Количество мест для сидения

61

Количество мест для стоящих пассажиров (при 4л/м2)

134

Количество мест для инвалидных колясок / детских колясок

2/2

Максимальная заполняемость (8 чел./кв.м)

329

Инсталированная мощность (кВ)

720

Максимальная скорость (км/час.)

65

Макс. ускорение пустого вагона (м / сек.)

1,8

Минимальный радиус поворота

R 18m

Доля сниженной платформы трамвая

50 %

Количество тяговых вагонных тележек

4

Сцепной вес  100%

Продукты

Имеется сертификат в соответствии с международными стандартами качества, разработана система документации и менеджмента качества согласно ЧГС EN ISO 9001:2009.
