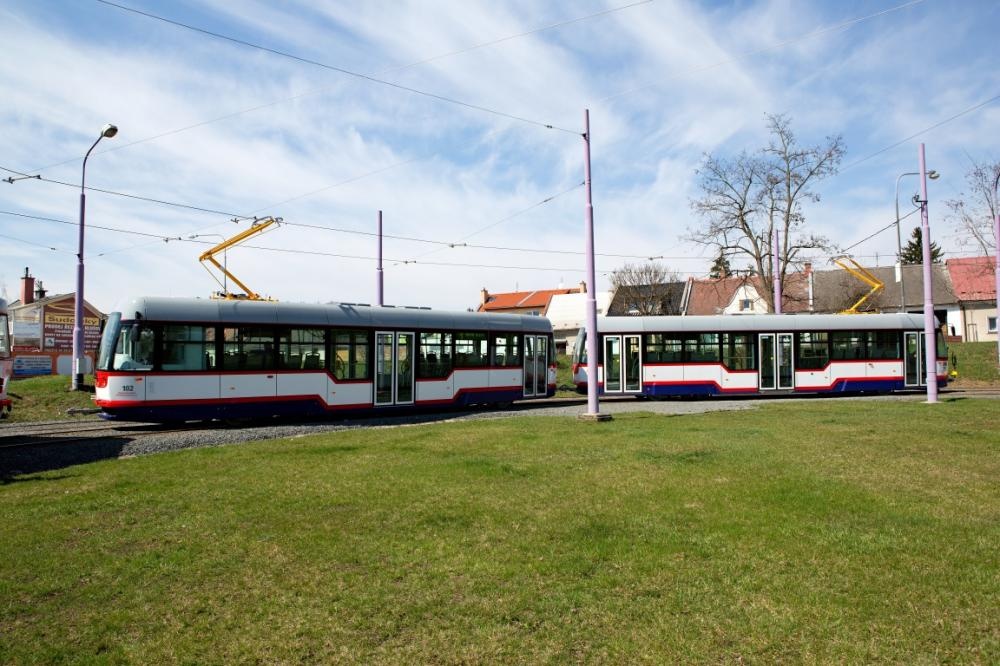

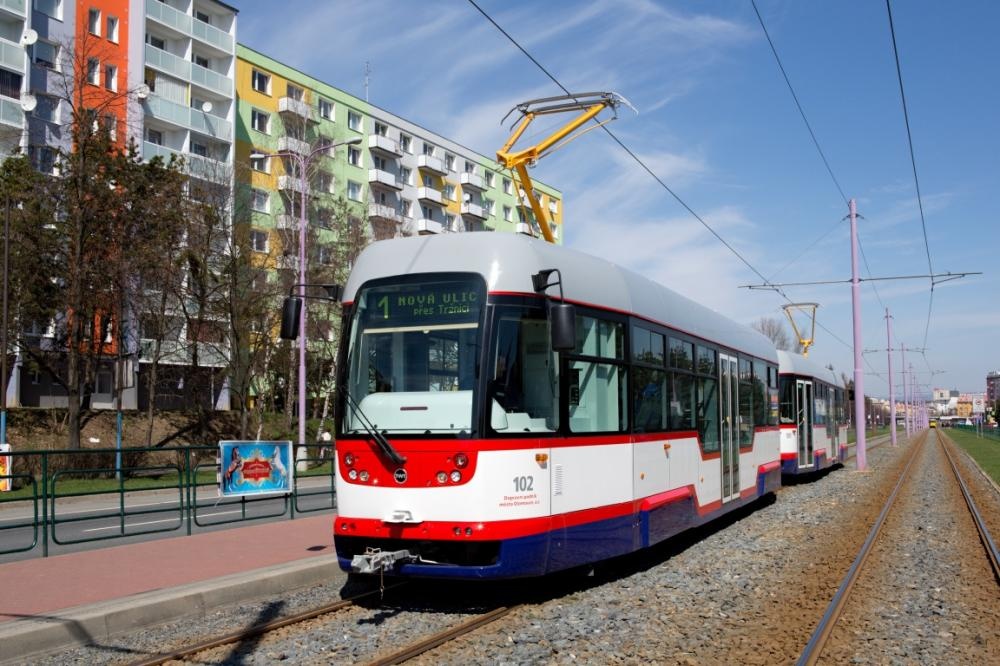

Obousměrná tramvajová souprava dvou vozidel VarioLFplus/o

Všeobecně

Projekt tramvajového vlaku, který bude provozován na specifické trati, byl zpracován podle zadání Dopravního podniku města Olomouce, a.s. Souprava je konstruována pro obousměrný provoz. Přitom vozidla lze provozovat samostatně, ale i ve dvojčlenném jednosměrném řízení. Výška podlahy je kombinovaná 350/650 mm. Vstupy mezi podvozky jsou bezbariérové.

Pojezd

Pro pojezd soupravy jsou použity na každém vozu dva hnací plně otočné trakční podvozky s dvojím vypružením typu KOMFORT plus. Základem podvozku je dělený kloubový rám. Každá náprava je poháněna vlastním příčně uloženým asynchronním trakčním motorem. Točivý moment je přenášen kloubovým hřídelem a nápravovou převodovkou s čelním soukolím.

Skříň

Konstrukce skříně je ocelová svařovaná z uzavřených i otevřených profilů. Obložení hrubé stavby je provedeno z plastových desek, které jsou ke skeletu uchyceny lepením. Jedná se o skříň při použití tzv. lehké stavby. Čela jsou laminátová k ocelovému skeletu přichycena pružným lepícím tmelem. Všechny dveře světlé šířky 1300mm umožňují snadný nástup a výstup cestujících a urychlují jejich výměnu. Vnitřní vybavení a provedení soupravy odpovídá požadavku na vysoký standard přepravy cestujících.

Elektrická výzbroj

Je použita tranzistorová výzbroj výrobce ŠKODA ELECTRIC a.s. s asynchronními motory o celkovém instalovaném trakčním výkonu 320 kW na vozidlo. Jeden střídač je určen pro jeden podvozek. Pro řízení a diagnostiku elektrické výzbroje je použit mikroprocesorový distribuovaný řídící systém. Výzbroj je umístěna na střeše vozidla.

Technické parametry

Rozchod (mm) 1435
Počet vozů (ks) 2

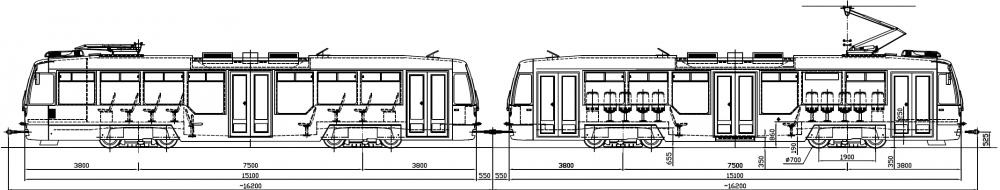

Délka soupravy bez krajních spřáhel (mm) 31 300
Počet hnacích otočných podvozků (ks) 4
Uspořádání pojezdu Bó Bó + Bó Bó
Max/min průměr kola (mm) 700/590
Nejmenší poloměr oblouku (m) 18
Výška podlahy nad temenem kolejnice (mm) 350/650
Podíl nízké podlahy (%) 36
Počet dveří (ks) 10
Počet sedadel (ks) 48 + 4 sklopné
Stojící cestující při 5os/m2 (počet) 162
Celková kapacita soupravy při 5os/m2 (počet) 210 + 4 sklopné
Hmotnost prázdné soupravy (kg) 42 400
Jmenovité trakční napětí (V) 600/750
Přenos trakčního výkonu AC
Ovládání brzd elektromechanické
Instalovaný trakční výkon (kW) 8×80
Trakční motory TAM 1003C/R
Maximální rychlost (km/hod) 65
